螺旋葉片是螺旋輸送機常用的葉片，螺旋輸送機依靠螺旋葉片旋轉，將物料輸送出去。每片螺旋葉片都是根據螺旋輸送機的尺寸進行計算、設計、制作完成的，這樣才能確保螺旋葉片的正常有效的工作！至于如何計算，有這么一套公式，我們可以了解看看。
螺旋葉片計算公式：
一、計算一個螺距的展開尺寸，也就是，攪龍轉一圈的下料尺寸
二、成型攪龍的內圓（也就是，已經做成螺旋狀的那種）展開長度，就是下料的內孔展開長度

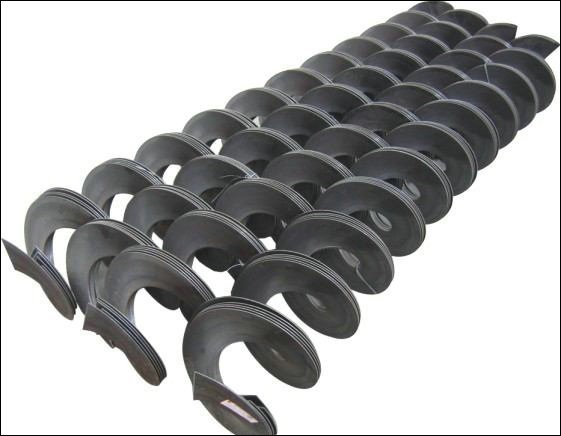

螺旋葉片
三、計算這個展開長度
1、三角形的底邊：心軸表面的展開長度L
2、三角形的垂直邊：攪龍的螺距T
3、依據上述參數可以作出三角形
4、于是，三角形的斜邊：攪龍內圓展開周長（即：下料的內孔周長）：285.8
5、斜邊與底邊的夾角：攪龍的螺旋角α=44.4°（這個角度太大了，設計有點不合理）
四、根據三角形斜邊長285.8計算出下料內圓的直徑
?。?）、圓的展開長L=πD
?。?）、D=L / π =285.8 / π =90.97（這就是下料內圓的直徑）
1、直線與軸線正交時所形成的螺旋面稱為“正螺旋面”。
2、正螺旋面就是讓一條直線L的初始位置與X軸重合，然后讓直線L一邊繞Z軸作勻速轉動，一邊沿z軸方向作勻速運動，則直線在這兩種運動的合成下掃出的曲面就是正螺旋面。顯然正螺旋面可以看做是由直線形成的，即它是一個直紋面。
3、使用WHY數學圖形可視化工具編程：
vertices = D1:32 D2:360u = from 0 to 3 D1
v = from 0 to (8*PI) D2
x = u*cos(v)
y = v*0.5z = u*sin(v)
螺旋葉片計算公式你知道多少？
螺旋可用于傳動和鎖緊。實際使用的螺旋有方形、三角形、梯形、鋸齒形等各種不同形狀的螺紋，各有不同用途,作為傳動用的螺旋多為方形螺紋。
如利用螺旋來鎖緊物體則要求α≤0, 這稱為螺旋自鎖條件。常用螺旋千斤頂來推舉重物，這就要求螺旋滿足自鎖條件。
螺旋在機器和結構中得到廣泛的應用，機床的絲杠用螺旋來傳動，機器和結構上的各種螺釘和螺栓則用螺旋來鎖緊。此外，螺旋送料機、螺旋推進器等也是螺旋在其他方面的應用。
1、像螺螄殼紋理的曲線形。螺旋是一種像螺線及螺絲的扭紋曲線，為一種在生物學上常見的形狀，例如在DNA及多種蛋白質均可發現這種結構。螺旋分為左旋和右旋。從螺旋中間沿軸線望去，如果螺旋由近至遠為逆時針?lè )较?，便是左旋，相反則是右旋。
大部份螺絲的螺旋是右旋，但在生物結構上左旋和右旋均常見。判斷左旋右旋可以用手比對：握拳豎起的大拇指指向軸線方向，假想螺旋是沿著四指方向環繞軸線的，若螺旋延伸的方向和左手大拇指一致則螺旋為左手螺旋，反之為右手螺旋。
2、簡單機械，是斜面的變形。圓柱體表面有像螺螄殼上的螺紋叫做陽螺旋，在物體孔眼里的螺紋叫做陰螺旋。陰陽兩組螺旋配合起來，旋轉其中一個就可以使兩者沿螺旋移動，螺紋愈密，螺旋直徑愈大愈省力。螺旋在機械上應用很廣，如螺釘、螺栓、壓榨機、千斤頂等。
3、是螺旋輸送機的基本零件，由螺旋軸和焊接在軸上的螺旋葉片組成。螺旋軸一般采用50-100mm直徑無縫鋼管制造；螺旋葉片常用3-6mm厚的鋼板按螺距制成單節，然后焊接起來。
螺旋葉片計算公式你知道多少？
螺旋在機器和結構中得到廣泛的應用，機床的絲杠用螺旋來傳動，機器和結構上的各種螺釘和螺栓則用螺旋來鎖緊。此外，螺旋送料機、螺旋推進器等也是螺旋在其他方面的應用。
在細胞的稠密環境中，長分子鏈經常采用規則的螺旋狀構造。這不僅讓信息能夠緊密地結合其中，而且能夠形成一個表面，允許其它微粒在一定的間隔處與它相結合。例如，DNA的雙螺旋結構允許進行DNA轉錄和修復。
為了顯示空間對螺旋形成的重要性，卡緬建立了一個模型，把一個能隨意變形、但不會(huì )斷裂的管子浸入由硬的球體組成的混合物中，就好比是一個存在于十分擁擠的細胞空間中的一個分子。
通過觀測，他們發現對于這種短小易變形的管子而言，Ц形結構的形成所需的能量較小，空間也較少。而螺旋當中的Ц形結構，在幾何學上近似于在自然界的螺旋中找到的該種結構。
成型直徑D 軸直徑d 導程P 周長L1（外圓） 周長L2（內圓）
葉片寬H=（D-d)/2
L1={（Dπ）平方+P平方）}再開方
L2=（（dπ）平方+P平方））再開方
設下料外徑為X
L1（X-2H）=L2X
X=2L1H/(L1-L2)
下料內徑=X-2H
主要數據：成型的直徑、軸的直徑、螺旋距離。
開的料是圓形。
開料的開口圓環。
開口圓環（環式扇形）內徑=√[（軸的直徑×π）×（軸的直徑×π）+螺旋距離×螺旋距離]
開口圓環（環式扇形）外徑=開口圓環內徑+（成型的直徑-軸的直徑）
開口圓環（環式扇形）外弧長=√[（成型的直徑×π）×（成型的直徑×π）+螺旋距離×螺旋距離]
上文詳細的說明了螺旋葉片的計算是如何進行的及其公式如何，各位了解透徹之后，為后期計算方面也會(huì )帶去不少便利。
