螺旋葉片的展開放樣步驟

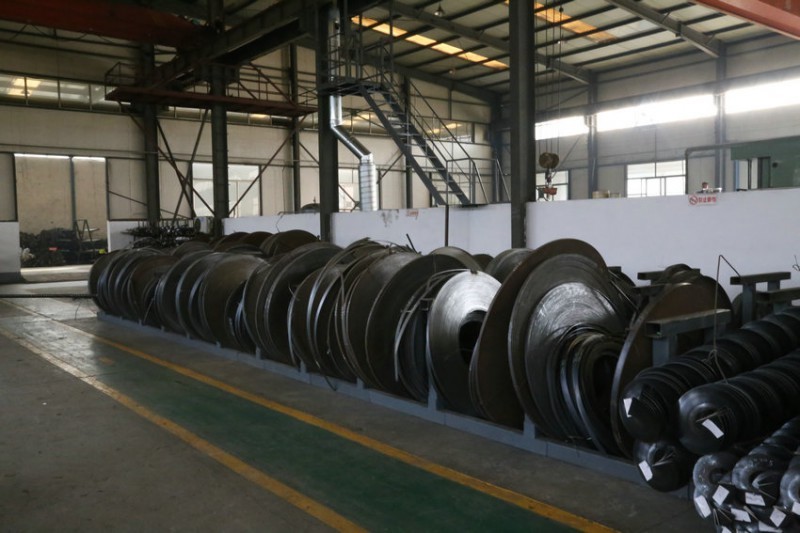

　　螺旋葉片作為螺旋輸送機上的重要組成部件，它的一些使用常識大家可能還不是很了解，為了能夠讓大家在使用的過程中更加的順暢，下面我們就來簡單的了解下螺旋葉片展開放樣的步驟有哪些。
　　1、首先要繪制一個直徑為10的圓，單擊螺旋線命令指定其定義方式為渦狀線，像外創(chuàng )建給定其螺距為2，圈數為10，完成渦狀線的創(chuàng )建。
　　2、選擇前視基準面為參考面，給定偏移距離為50mm，完成基準面的創(chuàng )建。
　　3、選擇步驟2所創(chuàng )的基準面為草圖基準面，選擇步驟1的渦狀線草圖為實體引用對象，完成操作。

　　4、對其進行放樣折彎操作，選擇步驟1和步驟3所創(chuàng )的草圖為輪廓，指定其制造方法為成型。

　　5、選擇基準面為草圖基準面繪制一直徑為100的圓，而后利用螺旋線命令，給定其定義方式為高度和圈數，給定高度為200，圈數為2，完成螺旋線的創(chuàng )建。
　　6、選擇螺旋線端點所在平面為基準面繪制一直線，而后對其添加穿透約束。
　　7、選擇曲面掃描命令，選擇步驟6所創(chuàng )直線為輪廓，步驟5所創(chuàng )螺旋線為路徑完成掃描曲面的創(chuàng )建。
　　8、選擇一基準面繪制三段直線，而后單擊分割線命令，將上步驟所創(chuàng )的掃描曲面分割成若干部分。
　　以上介紹關于螺旋葉片的展開放樣的步驟，后期大家如果想了解更多的產品知識可以繼續關注我們。
